CCM摄像头模组点胶工艺介绍

CCM摄像头模组点胶工艺是摄像头模组生产过程中的重要环节，它直接影响到摄像头模组的组装稳定性和成品质量。以下是对CCM摄像头模组点胶工艺的详细介绍：

一、CCM摄像头模组概述

CCM，即Compact Camera Module（微型相机模组），是影像捕捉至关重要的电子器件。其主要结构和组件包括镜头（Lens）、传感器（Sensor）、图像处理芯片（DSP）、柔性线路板（FPC）、镜架（Holder）等。其中，传感器是核心组件。

二、点胶工艺的重要性

在CCM摄像头模组的生产过程中，点胶工艺是一个至关重要的环节。它不仅关系到摄像头模组的组装稳定性，还直接影响到成品测试时的镜头良率。因此，点胶工艺的质量直接决定了摄像头模组的使用寿命和性能表现。

三、点胶工艺难点

CCM摄像头模组点胶工艺存在以下难点：

1. 点胶位置多且复杂：CCM摄像头模组内部结构复杂，需要点胶的位置多达30多个，且每个位置对点胶的精度和效果都有严格要求。
2. 基材多样：粘接的材质多种多样，包括LCP、陶瓷、玻璃、PET、PC、PBT、PA、FR4等，不同材质对胶水的适应性不同，需要选择合适的胶水进行粘接。
3. 精度要求高：由于摄像头模组体积小巧，对点胶的精度要求极高，必须确保点胶位置准确、胶量适中，避免胶水溢出或不足。

四、点胶工艺要求

针对不同位置的点胶要求，需要选择合适的胶水和点胶工艺。以下是一些典型位置的点胶要求和胶水选择：



粘接点	粘接要求	胶水选择
镜头与镜座	固定，低收缩率，低应力，不泄露，快速固化	粘度较高的低温热固胶水
滤光片	固定，粘接玻璃与塑料，低温固化	流动性好的UV胶水
镜座与基板	低温固化，高强度	粘结强度高的BN胶
FPC与基板	低温固化，高强度	粘结强度高的BN胶
Sensor粘接基板	流动性好，可靠性高	红胶或BN胶
镜片粘接镜筒	快速固化	UV胶
Stiffener补强	连接铁壳密封并能导通电流	BN胶优先
VCM,马达封装	粘结线圈与支架，磁铁固定，弹片固定等，强度高	BN胶

五、点胶工艺解决方案

针对CCM摄像头模组点胶工艺的难点，可以采取以下解决方案：

1. 使用非接触式喷射点胶阀：对于不平整的表面涂胶，推荐使用非接触式喷射点胶阀，如高速压电喷射点胶阀，以确保点胶均匀高效。
2. 搭载CCD视觉辅助系统：对于极小位置的高精度点胶，可以搭载CCD视觉辅助系统，通过百万级工业相机智能识别点胶位置，减少位置校准时间，避免泄露污染器件，保证重复精度要求。
3. 提供免费试验服务：针对不同材质与不同胶水的运用，可以提供免费试验服务，客户可邮寄胶水和基材到专业机构进行测试，以确保点胶工艺的可靠性和稳定性。

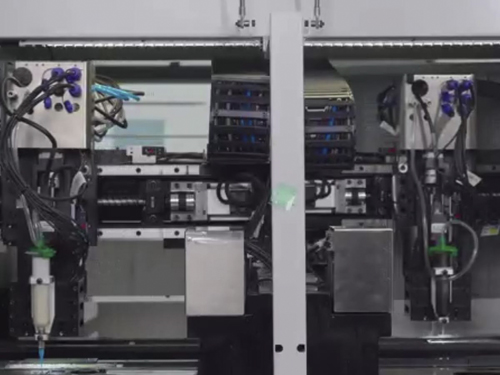

4. 选用高效点胶设备：对于中大型企业批量生产，可以选用高效点胶设备，如台式三轴点胶机或在线式落地喷涂点胶机，这些设备均可搭载高精度高效率的压电喷射点胶阀，提高生产效率和产品质量。

六、结论

CCM摄像头模组点胶工艺是摄像头模组生产过程中的关键环节，需要克服点胶位置多、基材多样、精度要求高等难点。通过选择合适的胶水和点胶工艺，以及采用先进的点胶设备和解决方案，可以确保点胶工艺的质量和稳定性，提高摄像头模组的使用寿命和性能表现。
